濕法脫硫行業儀表應用分析

   脫硫系統主要由煙氣系統、吸收氧化系統、石灰石/石灰漿液制備系統、副產品處理系統、廢水處理系統、公用系統（工藝水、壓縮空氣、事故漿液罐系統等）、電氣控制系統等幾部分組成。

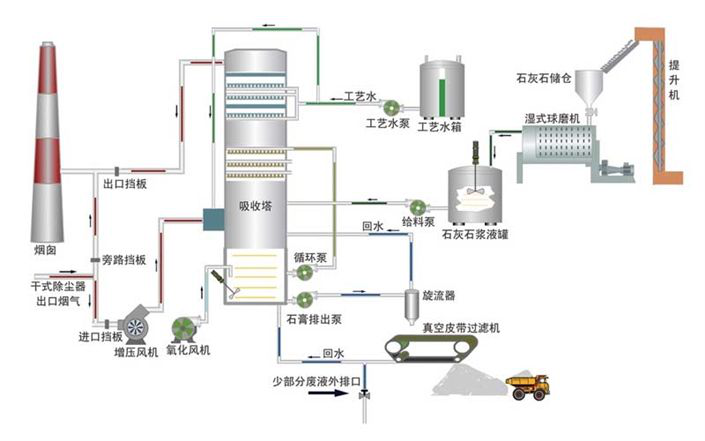

   “石灰石-石膏”濕法脫硫工藝鍋爐引風機排出的原煙氣由增壓風機導入脫硫系統，通過GGH（氣體加熱器）進行熱交換后煙氣進入吸收塔。

   鍋爐引風機排出的原煙氣由增壓風機導入脫硫系統，通過GGH（氣體加熱器）進行熱交換后煙氣進入吸收塔。在吸收塔內，原煙氣自下而上通過塔身，遇噴淋系統噴出的霧狀石灰石漿液逆流混合，脫硫后的凈煙氣經噴淋系統上部的除霧器除去煙氣所攜帶的霧滴后排除吸收塔進入GGH，經過GGH換熱升溫后經煙囪排出。

   吸收塔SO2的漿液落入吸收塔底部反應槽，通過脫硫循環泵與補充的石灰石漿液再次從吸收塔上的噴淋系統噴出，洗滌煙氣中的SO2?；旌蠞{液在反應槽內由外置的氧化風機供給空氣使亞硫酸根氧化成石膏 。

設備一:石灰石漿液罐

設備作用：罐內含攪拌器，把石灰石和水進行攪拌會制備脫硫劑，也就是我們說的氫氧化鈣溶液

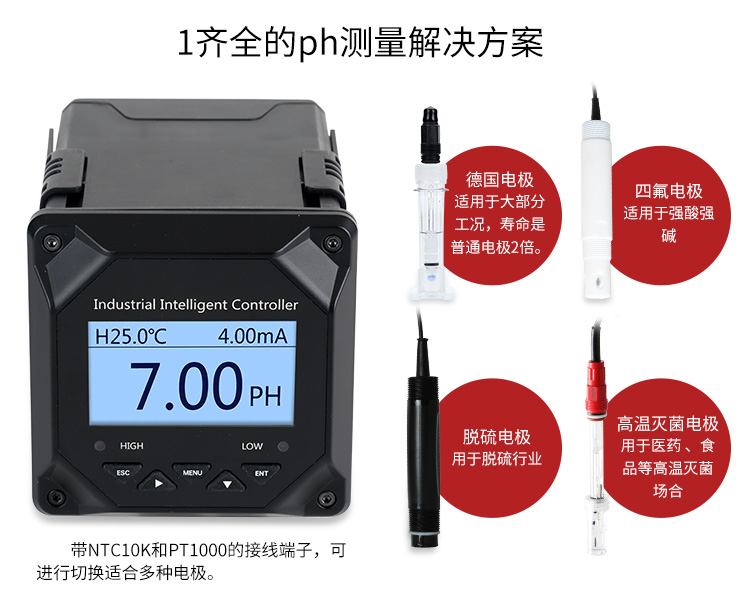

選    型：PH控制器RX-PH6.0+脫硫平面電極

產品作用：對于脫硫劑的制備效果有一定的要求，所以需要用到PH控制器，對漿液的PH進行在線監測控制器，以達到最佳的效果，也是保證脫硫效率的重要措施之一

優    勢：因罐中有攪拌器以及固體顆粒，所以使用脫硫電極，可防止外界因素對電極的損壞，延長使用壽命

設備二：石灰石漿液罐

設備作用：罐內含攪拌器，把石灰石和水進行攪拌會制備脫硫劑，也就是我們說的氫氧化鈣溶液

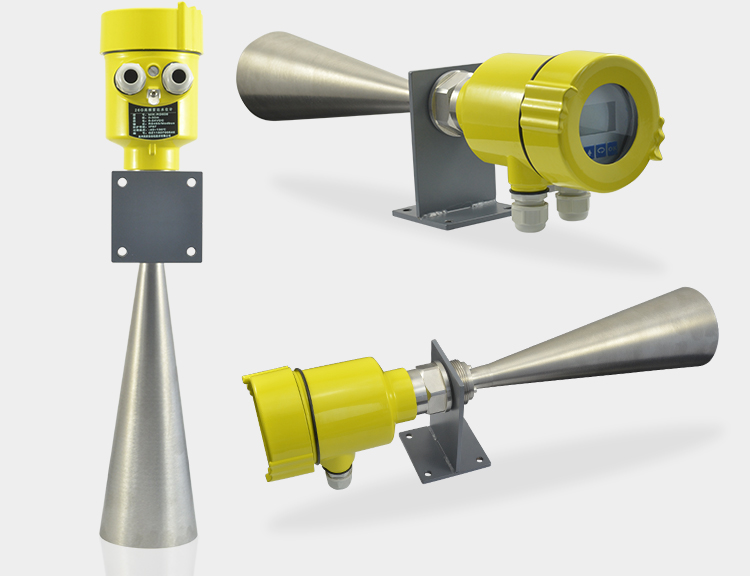

產品選型：雷達液位計MIK-RD+液位控制器

產品作用：對漿液罐中的溶液的液位進行監測和控制，保持一定的液位，使供應商脫硫劑達到持續穩定，達到自動控制的效果。選型時需注意，罐內溶液含有腐蝕性，所以最好是選用耐腐蝕的雷達液位計，推薦型號RD902T

優   勢：因罐中有攪拌器以及固體顆粒，所以使用脫硫電極，可防止外界因素對電極的損壞，延長使用壽命

設備三：石灰料倉

設備作用：儲存制漿石灰石原料，用于脫硫漿液制備

產品選型：射頻導納料位開關（開關量信號輸出，桿長跟據現場要求定制。

產品作用：用于檢測料位，待石灰石料位滿了以后，輸出開關量給放料設備，控制開關啟停。

優   勢：實現自動精確控制，減少人工，安裝位置可從側面，也可從頂部安裝，比較自如。

設備四：工藝水箱和事故漿液槽部分

設備作用：脫硫工藝水主要用作沖洗水，除霧器沖洗，管道沖洗，泵沖洗，PH計測量儀表沖洗等

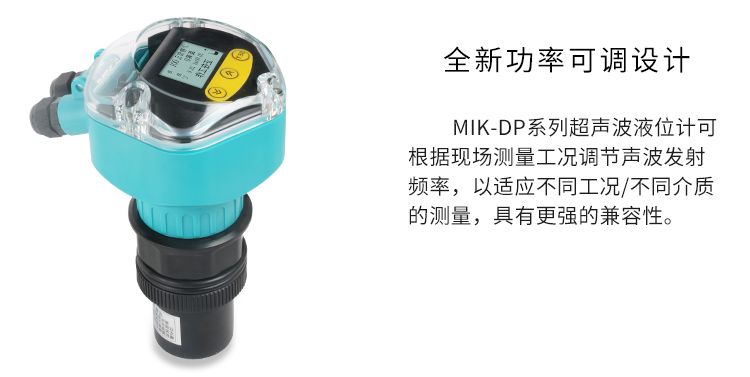

產品選型：超聲波液位計/投入式液位變送器+液位控制儀

產品作用：工藝水箱內部的液位，需要通過超聲波液位計對液位進行實時測量，水箱一般會有進水管道，管道上裝有閥門，通過液位計和閥門的配合來控制水箱內液位在一定的范圍之內選型：超聲波液位計的量程會根據現場實際需要來設計水箱的高度和大小，一般量程是在0-5M。

優   勢：工藝水沒有那么干凈，可能會含有部分的雜質，超聲波液位計的話可以避免例如投入式液位計被雜質堵塞的情況。

設備五：脫硫吸收塔部分

設備作用：脫硫塔是整個系統中最重要的一部分，主要包含攪拌器、噴淋管、除霧器，把煙氣中主要的SO2出去，凈化，然后由煙囪排到大氣中。

攪拌器位于脫硫塔底部主要是起到漿液擾動的作用，防止石膏等顆粒物沉淀；

氧化風管主要是向塔內漿液池注入空氣把亞硫酸鹽氧化成硫酸鹽，配套設備為氧化風機；

噴淋管是漿液通過循環泵打至脫硫塔漿液池頁面以上，通過噴嘴進行霧化、分布，從而吸收煙氣中的SO2氣體；

除霧器主要作用是除去煙氣中攜帶的液滴，即除水作用。

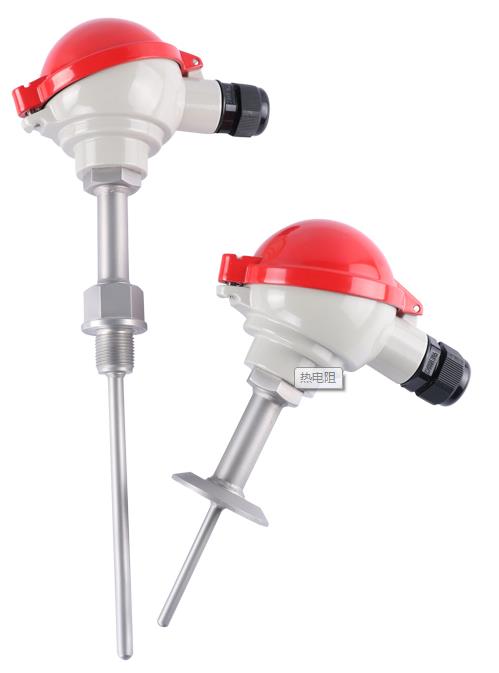

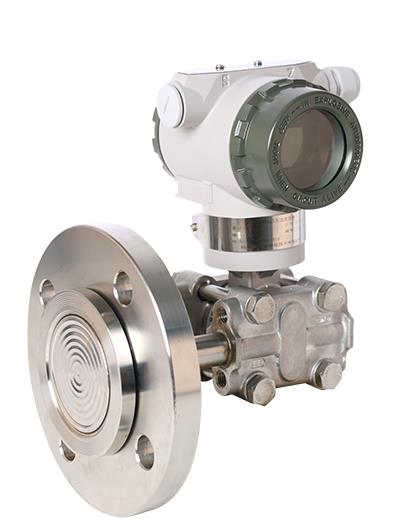

產品選型：單法蘭液位變送器（漿液槽）、差壓變送器（除霧器）、PH控制器、防腐型壓力變送器（脫硫塔煙氣進出口、脫硫塔吸收層）、溫度傳感器
